产品展示

产品概述

ED系列智能型电动执行机构是新一代非侵入式系列产品。产品主要由智能控制器、减速器、电机三部分组。本产品常与球阀、蝶阀、风门、调节阀等连接配套，组成智能型控制阀。并通过DCS或PLC自动化控制系统达到开关切断、比例调节等控制目的。其中产品智能控制器采用ARM内核的“中央微处理器”作为核心平台。结合现代先进电子技术，集成SMT贴装工艺，通过缜密逻辑编程，模块化组合设计，来满足各种控制系统工况环境，完成持续稳定运行和准确控制要求。

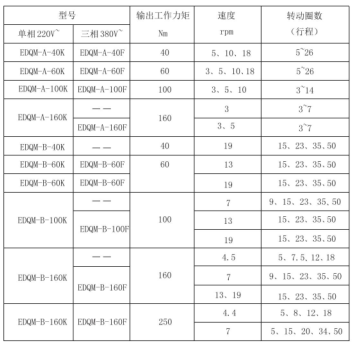

主要技术参数

A、控制方式：①模拟信号：4～20ma；

②无源接点控制

B、输入通道电阻：250欧姆；输入通道个数：1

基本误差：1％～2.5％

阻尼特性：0次振荡

工作制：S4、每小时启动1200次

电源电压：单相220V～50Hz；三相380V～50Hz

工作环境

-20~+70℃;A、环境温度：-20～＋70℃

相对湿度：≤95无凝霜

B、防护等级：符合IEC145 IP65

（即防雨防尘，分立式GAMX为室内安装的除外）

C、绝缘等级：F级

D、绝缘电阻：输入端子与机壳间≥20MΩ；电源端子 与机壳间≥50MΩ

E、输入端子与电源端子间≥50MΩ

输入端子与电源端子间500V，电源端子

F、绝缘强度：输入端子与机壳间500V；与机壳间220V电源1200V；380V电源2000V

控制阀制造业常用工业标准

1、American Petroleum Institute (API)

美国石油组织

2、American Society of Mechanica1 Engineers (ASME)

美国机械工程师学会

3、American Society for Testing and Materials (ASTM)美国测试与材料学会

4、National Association of Corrosion Engineers(NACE)国际腐蚀工程师协会

5、American National Standards Institute (ANSI)

美国国家标准学会

6、Industry Subversive Alliance(ISA)

国际测量与控制学会

7、International organization for Standardization (ISO)国际标准化组织

8、International Electro technical Commission (IEC)

国际电工委员会

9、Manufacturers Standardization Society FittingsIndustry (MSS)制造商标准化学会

10、Fluid Control organization (FCI)

流体控制组织
